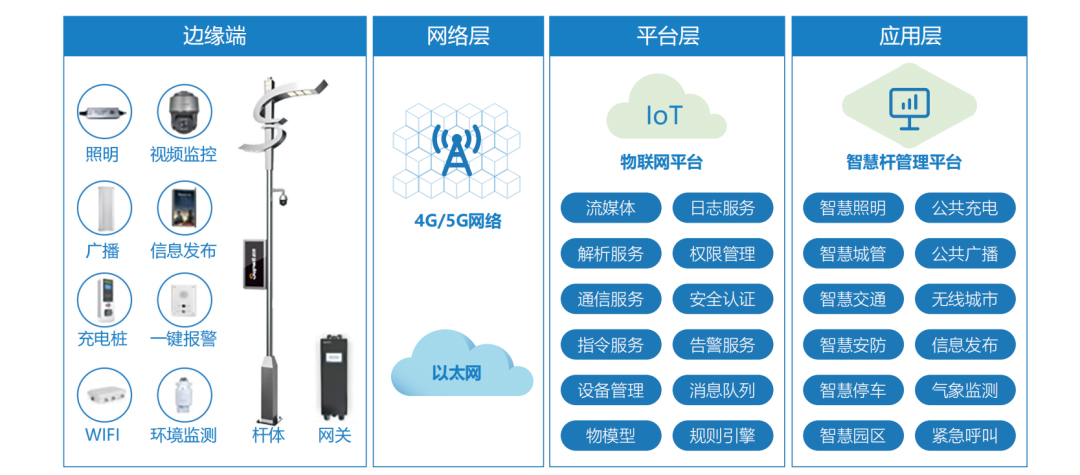

本解决方案中系统架构分为四层，分别是边缘层、网络层、平台层、应用层。

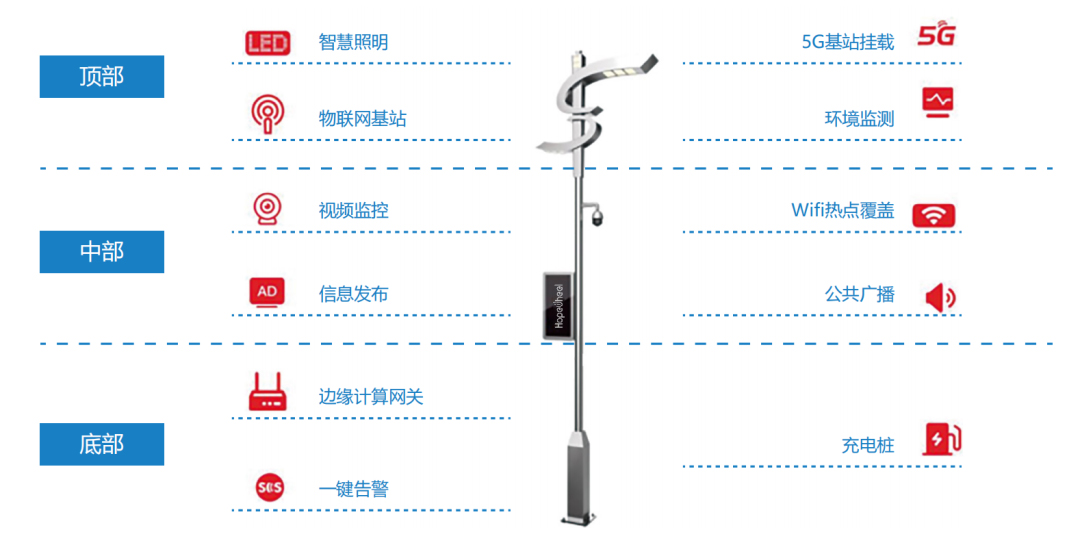

边缘层：边缘层包含前端各种物联网设备，如智慧照明模块、信息发布模块、视频监控模块、环境监测模块、边缘网关模块、能源服务模块、一键报警模块等，用于采集或发布传感数据等；边缘网关具有边缘计算能力，将原属于云平台的部分任务迁移到边缘侧执行，快速实现端到端的应用。边缘端物联网设备遵循统一部署和标准接口，实际部署时可根据实际场景需求，搭载相应物联网终端。
网络层：主要包括交换机、网关及服务器等通信设备，通过有线或无线方式将感知终端获取的各种数据进行传输，根据数据传输需要，可直接通过 4G/5G、以太网、NB-IoT 等技术传到服务器；也可先通过 ZigBee、LoRa 等方式上传到边缘网关，再上传到服务器。
平台层：以物联网平台为核心，负责各种物联网设备的通信接入以及数据解析，主要包含通信服务、安全认证服务、规则引擎、解析服务、指令服务、告警服务等能力，实现设备的通信连接，以及数据、指令的上下行操作；同时为智慧灯杆系统管理平台提供底层通用能力，通过结合各类中间件，构建计算服务、消息服务、基础服务、流媒体服务、语音服务、数据孪生服务等通用能力，满足各种物联网应用拓展。
应用层：构建智慧灯杆行业应用场景，提供满足不同类型用户的需求以及提供良好的操作体验；根据各实际场景的管理需求，提供如智慧照明、智慧城管、智慧交通、智慧安防、智慧停车、智慧园区等典型场景化应用模块。
前端系统的物联网设备通信通过边缘网关的网络接口组网，每根路灯杆配置一个边缘网关，现场铺设光缆，经过熔接盒，接入到边缘网关光纤网络接口。对于无条件铺设光缆的点位，使用无线方式进行组网；通过边缘网关提供的4G/5G 网络模块，接入到运营商网络，实现数据传输。
方案优势
- 丰富供电接口，智能用电管控
提供AC220V、DC24V、DC12V多种电源输出，支持每路独立输出控制、功率监测、用电统计、异常用电的管控，适应不同供电设备接入，减少设备仓内设备接线，降低部署难度。
多种数据通信接口，支持灵活组网
提供千兆WAN接口、LAN接口等多种方式数据接入和云端通信，根据现场设备类型或网络条件灵活组合。
兼容主流设备协议，方便设备快速接入
支持主流通信协议，包括透传、MODBUS、MQTT、HTTP等，内置国内外主流传感器、摄像机、LED 控制卡、一键告警、IP 音柱等通讯协议，方便用户快速调试使用。
边缘故障诊断，前端统一运维
支持在边缘网关对接入设备进行统一运维管理，区分电力、网络、设备故障种类；细化判断故障现象，支持供电异常、过压、欠压、非法取电、设备故障、网络故障、非法接入、温湿度异常、杆体倾斜、水浸告警等故障现象的检测。
高可靠性设计
支持工业级工作温度范围，IP66防护等级设计，超强的防潮、防水浸、防雷、防电磁干扰能力，适用于灯杆户外环境长时间工作运行。
智慧路灯云平台
